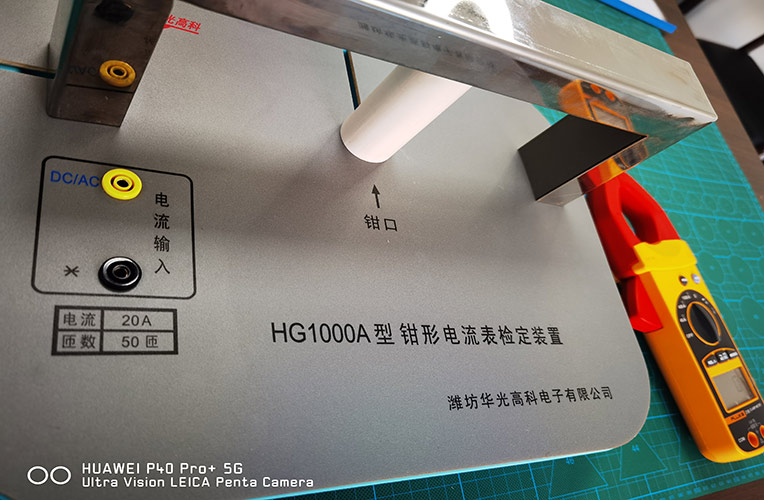

HG1000A鉗形表測試線圈
一、適用頻率：DC、50Hz-60Hz
二、轉換精度：±0.3%
三、 規(guī)格參數
規(guī) 格 | 直流內阻 | 鉗口尺寸 | 供電電源要求 | |
直流 | 交流 | |||
500A （10A 50匝） | 0.2Ω | ﹥16mm | 10A/2V | 10A/2.5V |
1000A（10A 100匝） | 0.24Ω | ﹥28mm | 10A/2.5V | 10A/5V |
1000A（20A 50匝） | 0.065Ω | ﹥28mm | 20A/1.3V | 20A/3V |
2000A（20A 100匝） | 0.16Ω | ﹥35mm | 20A/3.2V | 20A/5V |
2、將被檢鉗形表按測試線圈面板上箭頭方向鉗住中柱線圈,鉗形表的位置和箭頭方向平行,置于測試線圈面板上,中柱線圈位于鉗口內中心處。
3、交、直流電流源的電流檔安培數乘以線圈所注明的匝數即為鉗形表的電流值。
4、各種規(guī)格線圈在最大允值工作狀態(tài).通電時間應不大于3分鐘。
5、供電電源的電流誤差加上0.2%即為綜合誤差。
6、部分供電電源功率不足.不能測量到最大允值.但不影響測量誤差（在能輸出的電流值上）。
